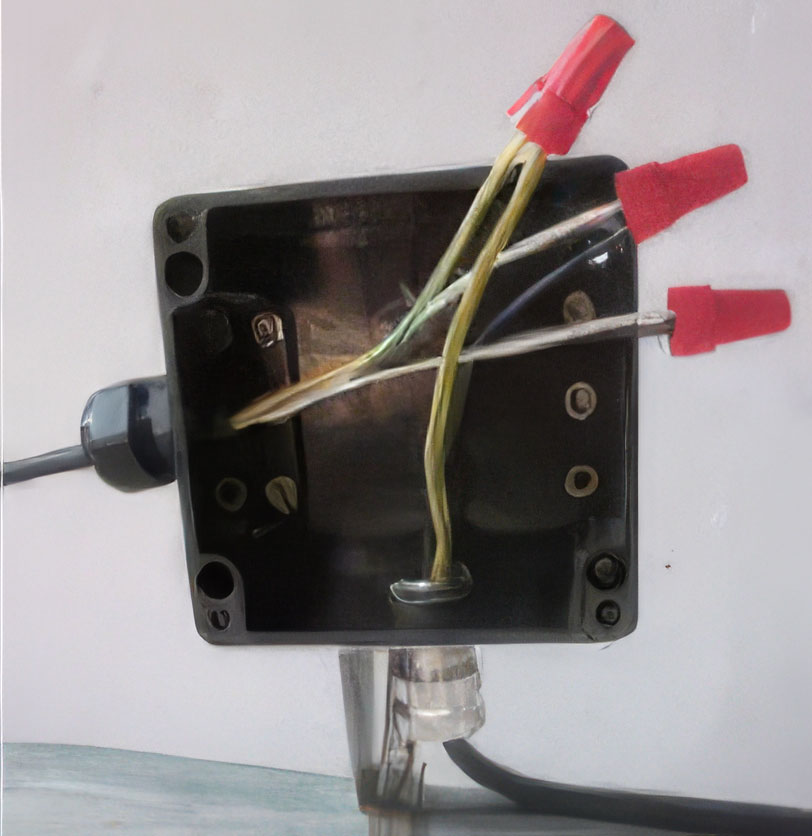

Popis
Sada JSR00 zástrčkového napájecího připojení je vhodná pouze pro topné kabely řad HTR a HTLe. Sada obsahuje materiál pro jedno napájení. Kabely řady HTR-C a HTLe-C jsou určeny pouze pro ochranu vodovodního potrubí proti mrazu. Kabely řady HTR-CR a HTLe-CR lze použít pro ochranu potrubí a/nebo tání sněhu na střechách a v okapech.
Potřebné montážní nástroje
Univerzální nůž, štípačky na drát, kleště s dlouhými čelistmi, nastavitelný klíč, pero, šroubovák, horkovzdušná pistole a metr.
Další potřebné materiály
Certifikovaná rozvodná skříň vhodná pro dané místo instalace. Páska JSR03 pro aplikace na potrubí; střešní spony JSR13/JSR14 a/nebo držáky svodů JSR15 pro tání sněhu na střechách a v okapech.
Popis
Sada JSR08 je zástrčková napájecí sada s ochranou proti zemnímu spojení (GFCI), vhodná pro samoregulační topné kabely HTR 120 V. Sada zajišťuje soulad s požadavky NEC a CEC na GFCI ochranu zařízení. Nechrání osoby před nebezpečím úrazu elektrickým proudem. Sada obsahuje materiál pro jedno napájení. Kabely HTR (všechny) jsou určeny pro aplikace ochrany vodovodního potrubí proti mrazu. Pouze kabel HTR-CR lze použít jak pro ochranu potrubí, tak pro tání sněhu na střechách a v okapech.
Potřebné nástroje
Lisovací nástroje LY2026-9" (6127) a LY2026-9" (6116), univerzální nůž, kleště s dlouhými čelistmi, nůžky, štípačky, horkovzdušná pistole.
Další potřebné materiály
Uzemněná zásuvka UL 15 A 120 V (zásuvka musí být schválena pro vlhké lokality, pokud je vystavena povětrnosti). Pro aplikace na střechách a okapech mohou být potřeba další stahovací pásky. Aplikace může vyžadovat další příslušenství — např. aplikační páska JSR03 pro potrubí; střešní spony JSR13/JSR14 a/nebo držáky svodů JSR15 pro tání sněhu na střechách a okapech.
Popis
Sada JSR10 pro spoje a odbočky je vhodná pro samoregulační topné kabely řady HTR pro spoje, odbočky a koncové uzávěry. Sada obsahuje materiál pro jeden spoj a jeden koncový uzávěr, nebo jednu T-odbočku a jeden koncový uzávěr. Tato sada neposkytuje napájení — pro kompletní instalaci použijte napájecí sadu JSR00 nebo JSR08.
Potřebné nástroje
Nůžky, kleště s plochými čelistmi (KNIPEX 2001200), kleště s dlouhými čelistmi, univerzální nůž, lisovací nástroje Panduit CT100-A, štípačky, horkovzdušná pistole (2000 W, rozsah teplot 90–600 °C (194–1112 °F), průtok vzduchu 300/500 l/min).

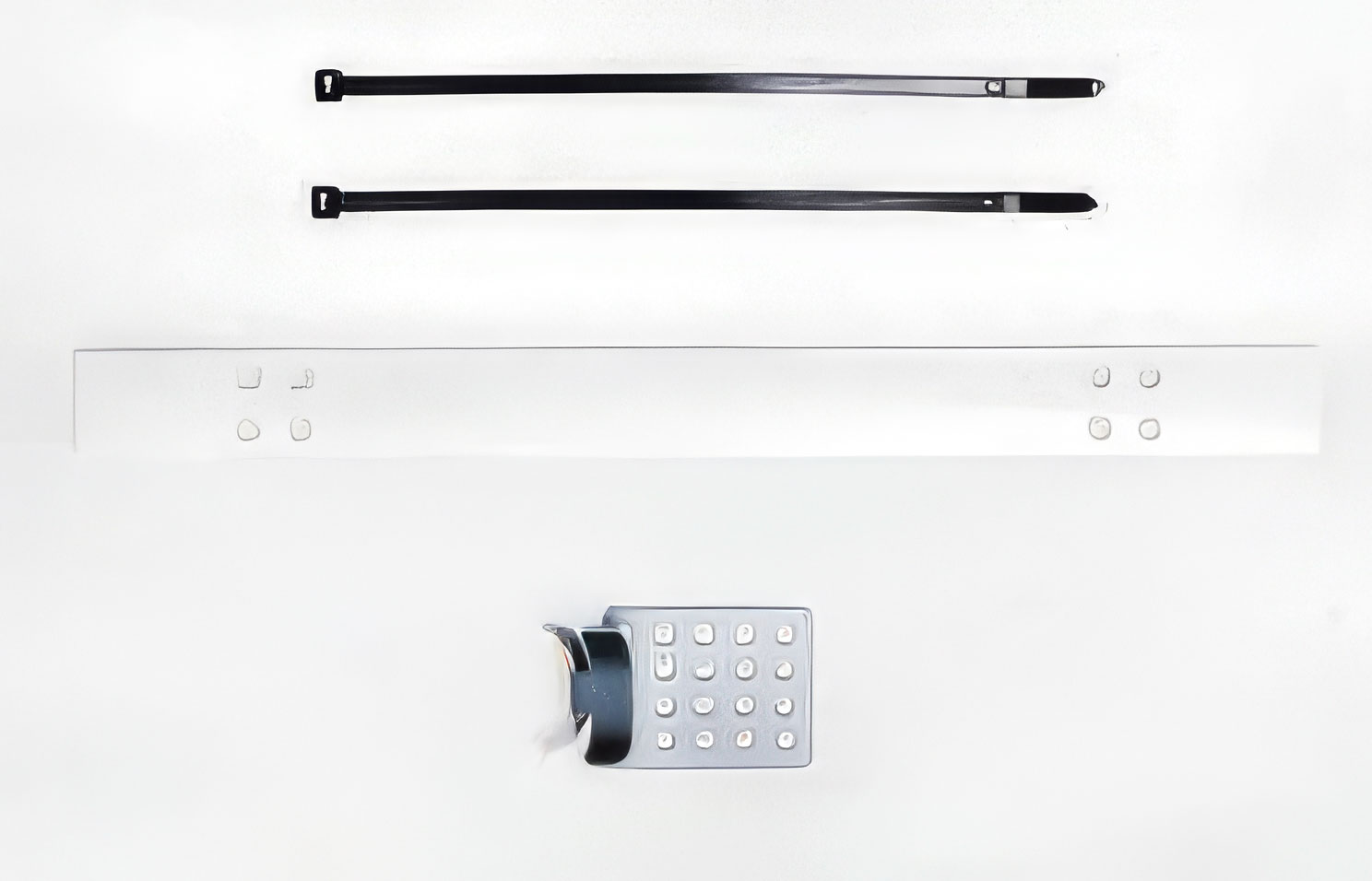

Popis
Sady JSR13 a JSR14 střešních spon a sada JSR15 držáku svodu jsou vhodné pro topné kabely HTR. Nepoužívejte jiné montážní prvky nebo techniky, které by mohly poškodit topný kabel a způsobit elektrické nebezpečí, riziko požáru nebo špatný výkon.
JSR13/JSR14
Střešní spony JSR13 a JSR14 se používají k upevnění topných kabelů HTR na střechy se šindelem a kovové plechové střechy a okapy. Pro aplikace, kde budou spony instalovány hřebíky a šrouby, přejděte na stranu 2. Pro aplikace s lepidlem přejděte na stranu 3. JSR13 je sáček 10 spon a JSR14 je krabice 50 spon.
JSR15
Držák JSR15 se používá k mechanické ochraně topných kabelů HTR při přechodu přes ostré hrany a k upevnění kabelu v horní části svodů. Viz strana 4 pro instrukce instalace držáku JSR15.
Potřebné nástroje (podle NFPA70, National Electrical Code (NEC), článek 426)
Šroubovák, kleště, silikonová pistole.
Doporučená lepidla pro kovové střechy
